排屑器是加工中心在加工過程中所必備的裝置之一，在車間機械加工過程中常常會產生大量四處飛濺的切屑，其中含有大量的切削油液，不但嚴重破壞工作環境，不易清理，而且影響生產效率，不同種類的切屑對整個加工和機床設備的影響也不盡相同，所以排屑器是數控機床中重要輔助裝置之一，其結構簡單。

　　加工中心排屑器用于將產生的切屑運輸?shù)街付ㄎ恢茫阌谶M(jìn)行處理的裝置，被廣泛應用于各類數控機床、加工中心以及柔性生產線中，排屑裝置包括排屑槽，鏈條，電機，出屑槽和濾網等，整個過程從切屑的收集、運輸、處理實現全自動化，不但大大提高效率，改善車間環境，而且一改往日切屑不能自動及時處理及消耗人力等一系列弊端。

　　加工中心排屑器種類

　　國產排屑器生產廠家在眾多，性能各異，規格不一，大致可分為：鏈板式排屑器、刮板式排屑機、螺旋式排屑機、磁性排屑機等四種排屑器。

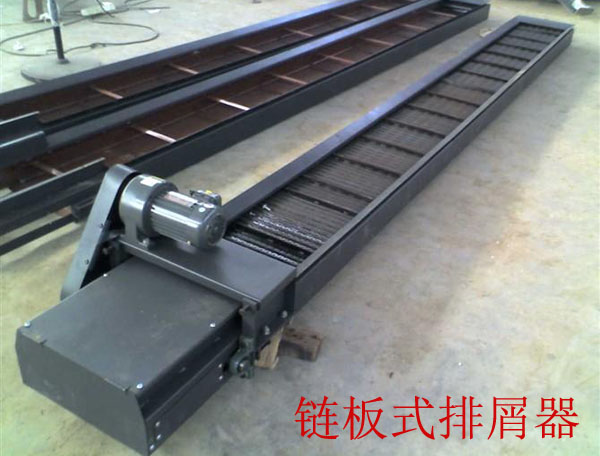

　　1 . 鏈板式排屑器

　　鏈板式排屑器以鏈輪牽引鋼質平板鏈帶在密封箱中運轉，加工產生的切屑落到鏈帶上被送出機床。

　　此類排屑器具有一定的排屑量和較高的自動化，能高效的進行排屑，其結構簡單，操作靈便，可與其他排屑裝置組合作為集中排屑系統，而且經常用于車、銑、刨、磨、鉆等各類加工方式中，適用于收集運輸各類機床、加工中心所產生的團狀、卷狀、塊狀等切屑，以及銅屑、鋼屑等金屬切屑。

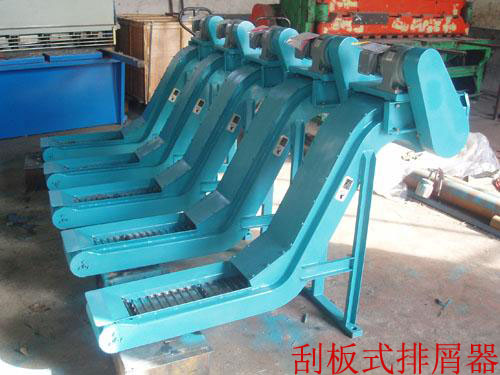

　　2 . 刮板式排屑器

　　鏈板式排屑器由鏈條、刮板、電動機等構成，具有相當高的抗振性及安全穩定性，傳動平穩，工作效率高，適用于運輸及處理磨床粗加工中產生的各種材質的顆粒狀切屑，具有輸送速度范圍廣的特點，因此可根據用戶要求設置輸送速度，降低勞動強度，而且可以根據實際需要添加其他裝置以提高加工精度，如油水分離器、渦流分離器等，節約冷卻液，是一種廣泛而又常見的排屑器種類。

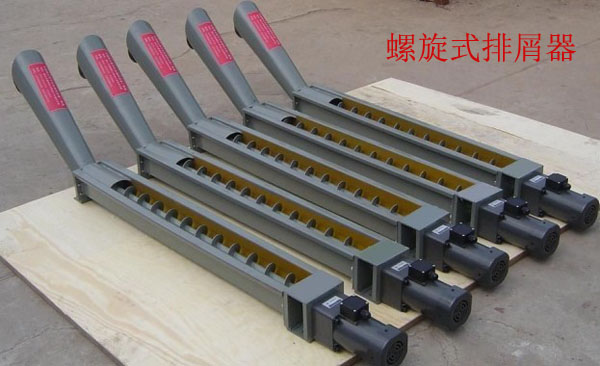

　　3 . 螺旋式排屑器

　　螺旋式排屑器由減速器、萬向聯軸節和螺旋器等組成，電動機帶動減速機來驅動螺桿。

　　螺旋式排屑器具有占地面積小的特點，其輸送長度可以根據實際需要進行調節，適用于狹窄的生產線，具有一定的可靠性，常用于鋼、鋁、銅等金屬和一些非金屬加工產生的塊狀、卷狀切屑，而且具有結構緊湊，便于安裝使用,電機能耗低等諸多優點，但不適于運輸帶狀切屑，而且工作效率較低。

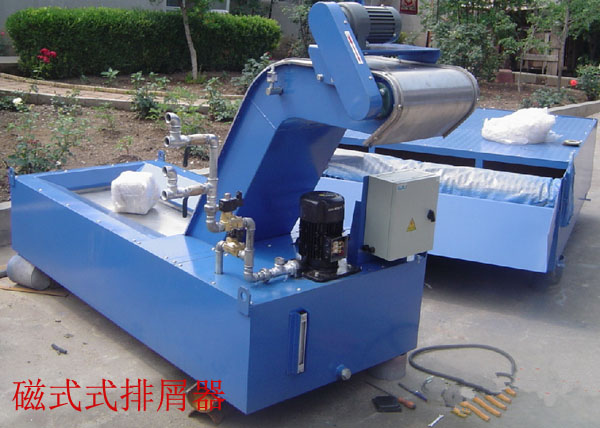

　　4 . 磁式排屑器

　　磁式排屑器是在輸送工作板上利用永磁材料產生高強磁場，將切屑貼吸附在工作板上并進行運輸?shù)囊环N排屑器。

　　廣泛的應用于各類工藝方式及各類數控機床、柔性生產線中，適用收集運輸各種銅、鋁、鑄鐵等粉狀和長度較小的切屑，其結構安全緊湊，無噪聲，具有實用性強、故障率低等特點。


　　總結：加工中心的排屑部分一般采用的是鏈條式排屑器，是可以和機床分離的部分，主要出現的故障是鏈條和刮板損壞。在使用時要注意排屑器要在機床工作時同時運轉，不要等到積攢切屑多了再開啟，容易造成鏈條受力大拉斷，當發現有物品掉入排屑機時，要趕緊關閉排屑機運轉，并及時取出物品，檢查無誤后再開啟。
