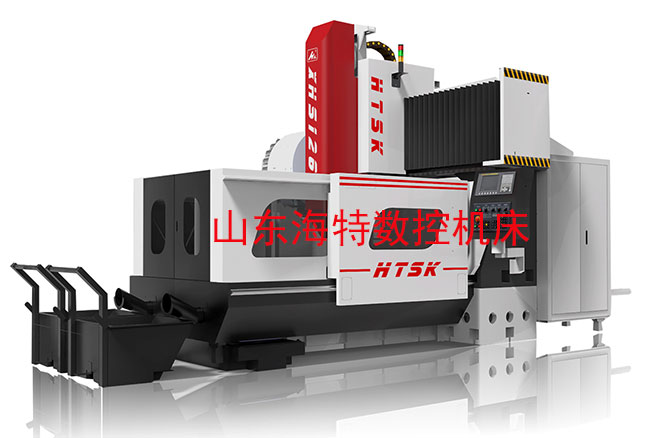

數控龍門加工中心

數控龍門加工中心

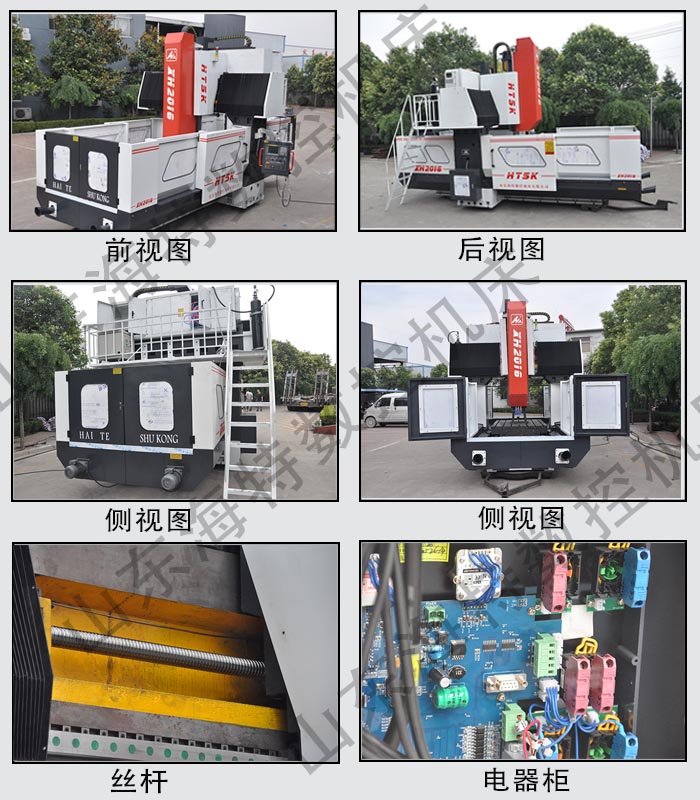

數控龍門加工中心主要結構:

1、機床龍門框架
   該機床總體結構由床身、雙立柱、固定橫梁組成封閉的剛性框架結構,工作臺沿床身導軌作縱向運動(X軸),固定橫梁上配置一臺立式大功率多功能滑枕銑(鏜)頭,銑鏜頭溜板橫向沿橫梁導軌左右運動(Y軸)及滑枕鏜銑頭上下運動(Z軸)。

2、機床的基礎件
   機床的主要基礎件床身、工作臺、立柱橫梁、橫向溜板、銑頭滑枕等,均采用高強度鑄鐵,樹脂砂造型,具有良好的減震性、熱穩定性、整機結構強度與剛性高。

3、滑枕銑頭
立式滑枕銑頭采用滾珠絲桿直接傳動式設計機構,采用交流伺服電機驅動,滑枕鏜銑頭帶有自動拉松刀裝置,氣液壓復合松開、碟簧拉緊。

4、Z軸運動氮氣平衡
Z軸上下運動采用氮氣平衡氣缸平衡其運動的不平衡力,以減少滾珠絲杠的空載扭矩,減少滾珠絲杠的磨損,保持滾珠絲杠的精度穩定性。以上的動作是由獨立的氣壓系統控制實現的。
機床床身兩側配置螺旋式排屑器,可以將加工后的部分鐵屑通過排屑器集中輸送到機床床身前端的排屑車上,水箱有高揚程冷卻液泵,高揚程水泵將凈化的切削液輸送到主軸端部,主軸端部具有三個冷卻環噴噴嘴,冷卻噴嘴將切削液噴射到刀具上,以冷卻刀具。切屑經提升機集中回收到鐵屑回收車中。

5、機床導軌形式
X軸采用兩條重載型(滾柱)直線道軌結構,床身為整體鑄造結構,結構剛性好。
Y軸采用兩條重載型(滾柱)直線道軌結構,導購成90°形式,這提高了Y軸導軌的精度及剛性。
Z軸采用矩型滑枕結構,與橫向溜板結合的導軌帖四氟乙烯導軌耐磨帶。
各運動副運行平穩、準確,耐磨損、壽命長久。

6、X、Y、Z軸運動形式
X、Y、Z軸均采用高精度預載滾珠絲杠。
X、Y軸通過大功率交流伺服電機直接連接,無間隙傳動。
Z軸通過交流伺服加抱閘電機直接連接,無間隙傳動。

7、機床導軌的潤滑:
各軸導軌潤滑采用中央集成式自定時定量潤滑系統,該系統為自動潤滑,有失壓及缺油安全保護及報警。

8、防護形式
機床的X軸導軌采用不銹鋼伸縮式防護罩進行防護。
機床的Y軸導軌采用伸縮式風琴防護罩進行防護。
龍門框架上設置檢修用的行梯和防護欄桿。
X、Y、Z軸采用拖鏈防護裝置。

9、機床主傳動、進給傳動配置
機床主傳動(滑枕銑鏜頭)采用交流主軸電機驅動
X、Y、Z軸采用交流伺服電機驅動,X、Y、Z軸采用具有絕對值編碼器的交流伺服電機
Z軸具有抱閘制動保護裝置,斷電時自動夾緊,可防止滑枕鏜銑頭出現“下滑”“溜車”現象。


數控龍門加工中心標準配置
日本發那科系統臺灣絲杠 日本NSK軸承 臺灣增壓缸 臺灣鎖緊螺母等
選配系統部件
臺灣新代系統 北京凱恩帝系統 西門子828D 840D
可根據客戶要求專業設計開發數控設備及加工中心

數控龍門加工中心廠家








?
